Podczas wymiany filtra kabinowego najwięcej wątpliwości budzi zwykle strzałka na jego ramce. Nie zawsze oznacza ona jednak kierunek przepływu powietrza. Czasem wskazuje tylko górę elementu, dlatego przed montażem trzeba odczytać cały napis: AIR FLOW, UP albo TOP.
Poprawne założenie filtra wpływa na wydajność nawiewu, poziom hałasu dmuchawy i skuteczność zatrzymywania pyłków. Poniżej znajdziesz praktyczną metodę, jak założyć filtr kabinowy, gdy oznaczenia są niejasne albo konstrukcja obudowy różni się od tej spotykanej w innym samochodzie.
| Oznaczenie na filtrze | Co oznacza | Jak ustawić filtr |
|---|---|---|
| AIR FLOW → | Kierunek przepływu powietrza | Strzałka ma wskazywać stronę, do której płynie powietrze |
| UP ↑ lub TOP ↑ | Górną stronę filtra | Strzałka ma być skierowana ku górze auta |
| Sama strzałka | Oznaczenie zależne od producenta | Sprawdź instrukcję, stary filtr lub oznaczenia obudowy |
Co oznacza strzałka na filtrze kabinowym i dlaczego jej kierunek jest kluczowy
Filtr kabinowy zatrzymuje kurz, pyłki, sadzę, liście i inne zanieczyszczenia zasysane przez układ wentylacji pojazdu. Powietrze przechodzi przez jego włókninę, a następnie trafia do dmuchawy lub z kanałów wentylacyjnych do kabiny – zależnie od konstrukcji konkretnego auta.
Wkład filtracyjny nie zawsze jest symetryczny. W wielu modelach materiał ma warstwy o różnej gęstości: od strony wlotu znajdują się włókna przeznaczone do zatrzymywania większych cząstek, a dalej bardziej zwarte warstwy odpowiadają za dokładniejsze filtrowanie. W filtrze z węglem aktywnym dodatkowa warstwa ogranicza przenikanie części zapachów i zanieczyszczeń gazowych. Filtry antyalergiczne lub biofunkcyjne mogą mieć jeszcze bardziej określoną kolejność warstw.
Dlatego filtr kabinowy nie jest zwykłą matą, którą można obrócić bez konsekwencji. Odwrotny montaż może zwiększyć opór przepływu, pogorszyć dopasowanie plis i sprawić, że zabrudzenia będą odkładały się po niewłaściwej stronie. Nie oznacza to, że po jednym błędnym montażu dojdzie do natychmiastowego uszkodzenia wentylatora. Problem zwykle narasta: nawiew działa słabiej, dmuchawa staje się głośniejsza, a filtr szybciej traci swoje właściwości.
Najważniejsza zasada: napis AIR FLOW opisuje ruch powietrza, natomiast UP lub TOP opisuje położenie filtra. Nie kieruj się samym kształtem strzałki. Najpierw ustal, do którego oznaczenia należy.
Strzałka na filtrze kabinowym w górę czy w dół – jak odczytać oznaczenia AIR FLOW oraz UP
Odpowiedź na pytanie „filtr kabinowy – strzałka w górę czy w dół?” zależy od tego, co znajduje się obok symbolu. To właśnie opis jest ważniejszy niż przyzwyczajenie do konkretnego rozwiązania w jednym modelu samochodu.
Oznaczenie AIR FLOW – strzałka pokazuje kierunek ruchu powietrza
Jeżeli na filtrze widnieje napis AIR FLOW i strzałka, oznaczenie wskazuje kierunek przepływu powietrza przez wkład. Strzałka powinna więc być skierowana od strony wlotowej do strony wylotowej. Nie chodzi o „górę” samochodu, lecz o rzeczywisty kierunek pracy układu wentylacji.
W wielu samochodach filtr umieszczony za schowkiem pasażera znajduje się w poziomej lub lekko pochyłej kasecie. W części takich konstrukcji powietrze przepływa z góry na dół, więc strzałka AIR FLOW będzie skierowana w dół. To jednak praktyczna tendencja, a nie reguła dla każdego auta. W innym modelu filtr może być zamontowany pionowo, a powietrze może płynąć z przodu do tyłu, z boku na bok albo w przeciwnym kierunku.
Jeżeli obudowa ma własną strzałkę, przetłoczenie lub opis, porównaj je z oznaczeniem na filtrze. Gdy informacje się nie zgadzają, nie wciskaj wkładu na siłę. Sprawdź instrukcję pojazdu, katalog dopasowania filtra albo położenie starego elementu.
Oznaczenie UP lub TOP – strzałka wskazuje sufit pojazdu
Strzałka przy napisie UP albo TOP wskazuje fizyczną górę filtra. W takim przypadku nie jest to oznaczenie kierunku przepływu powietrza. Strzałka ma być skierowana ku górze samochodu, nawet jeśli powietrze w obudowie porusza się z dołu do góry.
To najczęstsze źródło pomyłki. Kierowca widzi strzałkę i automatycznie zakłada, że powinna wskazywać kierunek nawiewu. Tymczasem filtr przeciwpyłkowy z oznaczeniem UP może być poprawnie ustawiony strzałką do góry, a jednocześnie przepływ powietrza może odbywać się w dół.
Jeśli na elemencie znajduje się tylko sama strzałka, bez słowa AIR FLOW, UP lub TOP, nie należy zgadywać. Niektórzy producenci używają jej jako oznaczenia przepływu, inni jako oznaczenia górnej krawędzi. W takiej sytuacji znaczenie mają instrukcja montażu, symbol na kasecie oraz ułożenie starego filtra.
Jak sprawdzić kierunek przepływu powietrza w samochodzie
Kierunek przepływu powietrza w klimatyzacji nie wynika wyłącznie z miejsca, w którym znajduje się filtr. Ten sam typ wkładu może być montowany poziomo w jednym samochodzie i pionowo w innym. Dlatego warto sprawdzić konkretny układ, zamiast przenosić zasadę z poprzedniego auta.
Weryfikacja na podstawie starego filtra i obudowy
Najprostsza metoda polega na ostrożnym wyjęciu zużytego filtra i oznaczeniu jego położenia jeszcze przed demontażem. Możesz zrobić zdjęcie telefonem, zaznaczyć stronę wlotową ołówkiem na ramce albo zapisać, gdzie znajdowała się strzałka. Nie oceniaj wyłącznie po tym, czy stary filtr był założony poprawnie, ale wykorzystaj go jako ważną wskazówkę.
Strona z liśćmi, owadami i grubą warstwą kurzu jest zazwyczaj stroną wlotową. To od niej powietrze docierało do filtra. Czystsza strona wskazuje zwykle kierunek wylotu. Ta metoda jest pomocna, ale nie absolutna: jeśli filtr był wcześniej zamontowany odwrotnie albo obudowa jest bardzo nieszczelna, zabrudzenia mogą wyglądać nietypowo.
Sprawdź również pokrywę kasety, ramkę i kanały wentylacyjne. Czasem producent umieszcza na plastiku strzałkę, napis AIR FLOW albo symbole wskazujące położenie elementu. Oznaczenia mogą znajdować się nie na samym filtrze, lecz na wymiennej ramce lub szufladzie.
Test paska papieru przy włączonym nawiewie
Gdy nie masz starego filtra ani instrukcji, można wykonać prosty test kierunku przepływu. Wyjmij wkład, uruchom zapłon i ustaw dmuchawę na niski bieg. Do otworu po filtrze przyłóż lekki pasek papieru lub cienką wstążkę. Obserwuj, czy materiał jest zasysany do wnętrza, czy wypychany na zewnątrz.
Test wykonuj bez wkładania dłoni w okolice wentylatora. Nie używaj luźnych przedmiotów, które mogłyby zostać wciągnięte do kanału. Jeśli pasek jest zasysany, ta strona kasety jest stroną dopływu powietrza. Strzałka AIR FLOW na filtrze powinna wskazywać od niej dalej, w kierunku wylotu.
Położenie filtra warto opisać względem samochodu: „od podszybia do kabiny”, „od strony pasażera do kierowcy” albo „z góry na dół”. Taki opis jest bezpieczniejszy niż ogólne stwierdzenie, że filtr zawsze montuje się strzałką w dół. Jeśli wynik testu wydaje się sprzeczny z oznaczeniem na obudowie, przerwij montaż i zweryfikuj właściwy filtr oraz instrukcję dla konkretnego modelu.
Wymiana filtra kabinowego krok po kroku
Wymiana filtra zwykle nie wymaga specjalistycznego sprzętu, ale sposób dostępu do obudowy zależy od auta. Filtr może znajdować się za schowkiem pasażera, pod nim, przy tunelu środkowym albo w podszybiu. Przed rozpoczęciem przygotuj nowy element zgodny z konkretnym modelem, odkurzacz lub miękki pędzel, latarkę i – jeśli wymaga tego konstrukcja – podstawowe narzędzia do zdjęcia osłon.
- Wyłącz zapłon i przygotuj dostęp do kasety. Opróżnij schowek, opuść go albo zdemontuj zgodnie z instrukcją pojazdu. Nie szarp ograniczników i przewodów, ponieważ niektóre schowki mają amortyzator, przewody oświetlenia lub elementy instalacji.
- Zdejmij pokrywę filtra. Zwolnij zatrzaski lub odkręć śruby. Zapamiętaj ich położenie. Jeżeli filtr znajduje się pod podszybiem, zdejmuj maskownicę ostrożnie, aby nie połamać klipsów i nie uszkodzić uszczelnienia.
- Wyjmij stary filtr i sprawdź jego ułożenie. Zwróć uwagę na stronę zabrudzoną, położenie plis oraz ewentualną strzałkę. Jeżeli element był mocno zgnieciony, sprawdź, czy został dobrany do właściwej obudowy.
- Oczyść komorę filtra kabinowego. Usuń liście, kurz i luźne zanieczyszczenia. Nie wciskaj brudu głębiej w kanał wentylacyjny. Przy większej ilości wilgoci lub śladach pleśni samo założenie nowego filtra nie rozwiąże problemu – trzeba ustalić źródło zawilgocenia.
- Odczytaj oznaczenie na nowym filtrze. Przy AIR FLOW ustaw strzałkę zgodnie z kierunkiem przepływu. Przy UP lub TOP skieruj ją ku górze. Porównaj także kształt ramki, wycięcia i położenie uszczelek ze starym elementem.

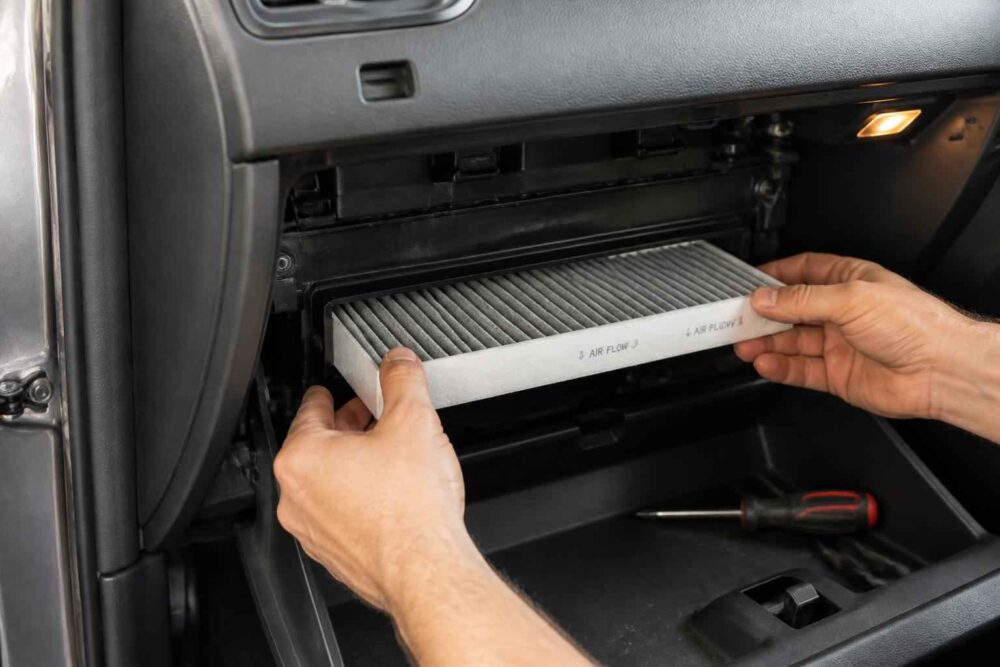

- Wsuń filtr bez zaginania plis. Elastyczna ramka może lekko się ugiąć przy montażu w wąskiej kasecie, ale nie wolno trwale deformować wkładu. Plisy powinny rozłożyć się równomiernie, a boczne uszczelki przylegać do ścianek.
- Załóż pokrywę i sprawdź zamknięcie kasety. Pokrywa powinna wejść w prowadnice i zatrzasnąć się bez nadmiernego nacisku. Jeżeli nie chce się zamknąć, nie dociskaj jej na siłę. Filtr może być odwrócony, zbyt wysoki, źle dobrany albo nierówno wsunięty.
- Złóż zdemontowane elementy i sprawdź nawiew. Po uruchomieniu wentylacji zwróć uwagę na nietypowy szum, wibracje i wyraźny spadek przepływu. Krótki zapach kurzu po wymianie może pochodzić z zabrudzeń w kanałach, ale głośna praca wymaga ponownej kontroli montażu.
Szczególnej uwagi wymaga filtr montowany w ciasnej, pionowej kasecie. W takim układzie często trzeba najpierw wsunąć jedną krawędź w prowadnicę, a dopiero potem docisnąć drugą. Nie wyginaj całego elementu, jeśli producent przewidział konkretny kierunek wsuwania. Zbyt mocne zgniecenie plis ogranicza powierzchnię filtrującą i może rozszczelnić boki.
Czym grozi błędny montaż filtra kabinowego
Jeżeli filtr ma oznaczenie AIR FLOW i zostanie założony przeciwnie do strzałki, powietrze przechodzi przez jego warstwy w nieprzewidzianej kolejności. W najprostszym filtrze papierowym skutkiem może być szybsze zabrudzenie i większy opór przepływu. W filtrze wielowarstwowym problem jest poważniejszy, ponieważ poszczególne warstwy mają określone zadania.
W codziennym użytkowaniu błędny montaż może objawiać się głośniejszą pracą dmuchawy, słabszym nawiewem na szyby i wolniejszym usuwaniem pary. Sam hałas nie zawsze oznacza odwrotnie założony filtr – przyczyną może być też liść w wentylatorze, zatkana obudowa albo nieprawidłowo zamknięta pokrywa. Objawy trzeba oceniać razem z kontrolą kasety.
Odwrotne włożenie może również odkształcić plisy, zwłaszcza gdy filtr ma uszczelkę zaprojektowaną do pracy po jednej stronie. Nieszczelność na krawędzi pozwala części powietrza omijać materiał filtracyjny. W filtrze z węglem aktywnym lub warstwą antyalergiczną niewłaściwy kierunek może ograniczyć działanie tych warstw, choć dokładny skutek zależy od konstrukcji danego produktu.
Jeśli po wymianie nawiew wyraźnie osłabł albo pojawił się nietypowy szum, wyjmij filtr i sprawdź trzy rzeczy: kierunek oznaczenia, dopasowanie ramki oraz zamknięcie pokrywy. Nie ma sensu próbować kilku przypadkowych ustawień. Zawsze wróć do instrukcji, oznaczeń obudowy lub testu przepływu.
Jaki filtr kabinowy wybrać – standardowy, węglowy czy biofunkcyjny
Rodzaj filtra nie zmienia zasady montażu, ale może zwiększyć znaczenie prawidłowego kierunku. Filtr standardowy zatrzymuje przede wszystkim kurz, pyłki i większe zanieczyszczenia. Jest rozsądnym wyborem, gdy samochód porusza się głównie w czystszym środowisku, a kierowca nie potrzebuje dodatkowej redukcji zapachów.
Filtr z węglem aktywnym ma dodatkową warstwę, która pomaga ograniczać część zapachów i zanieczyszczeń gazowych. Warto rozważyć go przy częstej jeździe w korkach, tunelach lub w miejscach o intensywnym ruchu. Nie należy jednak oczekiwać, że usunie każdy zapach – na skuteczność wpływa konstrukcja konkretnego produktu, stan układu wentylacji i szybkość nasycenia warstwy węglowej.
Filtry antyalergiczne i biofunkcyjne mogą łączyć kilka materiałów filtracyjnych. W takich wkładach kolejność warstw ma szczególne znaczenie. Jeśli producent oznaczył kierunek AIR FLOW, należy go bezwzględnie zachować. Nie warto obracać filtra tylko dlatego, że po drugiej stronie łatwiej wchodzi do kasety.
Dobierając filtr, sprawdź przede wszystkim katalogowe dopasowanie do modelu, silnika i wersji nadwozia. Ten sam samochód może występować z różnymi obudowami w zależności od rocznika lub wyposażenia. Ważne są nie tylko długość i szerokość, ale także wysokość, kształt ramki, położenie uszczelki oraz sposób składania wkładu.
Jak często wymieniać filtr kabinowy i jakie objawy wskazują na jego zużycie
Praktycznym punktem odniesienia jest wymiana raz w roku albo mniej więcej co 15 tysięcy kilometrów, o ile producent samochodu lub filtra nie zaleca inaczej. Nie jest to sztywny termin dla każdego pojazdu. Jazda po drogach gruntowych, w dużym zapyleniu, podczas pylenia roślin lub w intensywnym ruchu może szybciej zapełnić materiał filtracyjny.
Wymianę warto przyspieszyć, gdy filtr jest wilgotny, wyraźnie zabrudzony albo wydziela nieprzyjemny zapach. Nie należy czekać do momentu całkowitego zatkania. Zanieczyszczony wkład zwiększa opór przepływu, a układ wentylacji musi pracować intensywniej, aby dostarczyć podobną ilość powietrza do kabiny.
Do typowych sygnałów zużycia należą słaby nawiew, wolne odparowywanie szyb, zapach stęchlizny po uruchomieniu wentylacji i głośniejsza praca dmuchawy. Każdy z tych objawów może mieć także inną przyczynę. Parowanie szyb może wynikać z wilgoci w kabinie, a hałas z ciała obcego w wentylatorze, dlatego sama wymiana filtra nie zawsze wystarczy.
Po założeniu nowego elementu porównaj działanie nawiewu z wcześniejszym stanem, ale nie oceniaj filtra tylko po tym, czy powietrze leci mocniej. Sprawdź również, czy pokrywa jest szczelnie zamknięta i czy wkład nie przesunął się w prowadnicach.
Najkrócej: przy napisie AIR FLOW strzałka wskazuje kierunek przepływu, a przy UP/TOP – górę filtra. Kierunek w konkretnym aucie potwierdzisz na podstawie starego wkładu, obudowy lub bezpiecznego testu paskiem papieru. Po wymianie oczyść kasetę, nie zaginaj plis i upewnij się, że pokrywa zamknęła się bez oporu. Jeśli oznaczenia nadal są niejasne, właściwym rozwiązaniem jest sprawdzenie instrukcji lub katalogu dla konkretnego samochodu, a nie montaż metodą prób.
